Log Max 5000V är det perfekta skördaraggregatet i mellansegmentet med tillförlitlig längdmätning. För dig som vill ha den ultimata balansen mellan smidighet, kapacitet, hållbarhet och tillförlitlig längdmätning. Aggregatet passar ett brett urval av basmaskiner och för många typer av avverkning.
SNABB MATNING
Optimerade slangkopplingar och kraftfulla matarhjulsmotorer ger snabb och effektiv matning.
REDO FÖR STORA TRÄD
Geometrin på såglådan har ett optimerat läge och är anpassat för 82 cm sågsvärd.
NOGGRANN MÄTNING
Längdmätningsenheten är designad för att ge bästa möjliga mätresultat.
Vikt
980 KG
Högsta produktivitet
12 - 38 CM
Mellan matarhjul
1.2 - 53 CM
Maximal kapdiameter
74 CM
Omslutningsdiameter
39.8 CM
Bilder på nya 5000V
Här kan du se bilder på det här mångsidiga aggregatet.
Vad säger kunderna?
Erik Wiik - Sverige
Det bästa med nya 5000V är matningshastigheten, mätningen och slangdragningen till flerträdshanteringen. Man känner att det är helt nytt aggregat med väldigt hög produktionskapacitet. Snabbheten är som en ny dimension. Jag tycker också att geometrin på såglådan är väldigt bra och gör att produktionen ökat avsevärt.
FUNKTIONER
Det som gör Log Max 5000V till ditt bästa val
SÅG 318 MK2
Sågenheten 318 MK2 är utvecklad för att göra ditt arbete enklare. Noggrant valda material och en genomtänkt konstruktion minskar behovet av underhåll och säkerställer hög hållbarhet.
Designen gör det enkelt att byta svärd, utföra service effektivt och bibehålla maximal tålighet även i krävande förhållanden.
Mer detaljer
Noggrann längdmätning
Log Max 5000V är utvecklad med mekaniska, elektroniska och hydrauliska lösningar som ger en noggrann och tillförlitlig längdmätning.
Grunden till det ligger i:
- En stark och snabb mäthjulscylinder som pressar mäthjulet hårdare mot stammen och gör att det ligger kvar även när stammen är knölig eller krokig. Det ger en stabilare och mer exakt mätning tack vare en jämn inträngning.
- En optimerad hydraulkrets som ger ett så jämnt tryck och så högt flöde som möjligt till cylindern. Det bidrar till en jämn inträngning och låter den vara snabb. Det är också en förutsättning för att mäthjulet ska kunna följa stammen med jämn kraft.
- Förstärkt mäthjulsarm med tillhörande infästning.
-Beröringsfri pulsgivare i mäthjulet.
- Mäthjulets lager består av två koniska rullager som smörjs utifrån.
Tillsammans gör dessa egenskaper att mäthjulet kan följa stamkonturen med hög precision och leverera pålitliga mätresultat.
Såglådan
Konturen på såglådan är utvecklad för att hantera träd med stora rotsystem och ge hög produktivitet både vid fällning och bearbetning. En rotbensplåt skyddar kedja och svärd vid krävande kapning.
Såglådan är anpassad för 82 cm svärd, vilket gör att Log Max 5000V arbetar effektivt i bestånd med grova dimensioner. Den maximala kapdiametern är 74 cm.
Snabb matning
Log Max 5000V är utrustad med matarhjulsmotorer utvecklade för högt flöde och effektiv prestanda, i kombination med slangar utan banjokopplingar för att säkerställa ett jämnt och stabilt hydraulflöde.
Dessa komponenter ger hög flödeskapacitet, minskar värmeutvecklingen och energiförlusterna samt ökar aggregatets matningshastighet.
Matarhjulsarmarna är konstruerade för att hantera både grova och tunna stammar effektivt och säkerställer pålitlig matning i varierande bestånd.
Skyddade slangar
Slangarna till flerträdsenheten och rotatorstyrningen är placerade på vänster sida av fälllänken på Log Max 5000V, där de löper innanför skyddsbågen och är mindre utsatta. Detta bidrar till längre livslängd.
Fästet för slangarna till stubbebehandling och smörjning är konstruerat för att minimera slitage och ge hög hållbarhet.
Säkerhetssprint
För att förenkla service, underlätta transport och öka säkerheten har den tidigare säkerhetskedjan ersatts med en säkerhetssprint som nu fungerar som låsmekanism mellan ramen och fälllänken.
Ett fäste under rotatorn kan kopplas till ett stöd i ramen med hjälp av sprinten och ger en stabil och säker förankring vid hantering.
Optimerad ramkonstruktion
Ramkonstruktionen på Log Max 5000V är utformad för att ge hög hållbarhet och god produktivitet.
-De mekaniska stopparna för matarhjulsarmarna i stängt läge är förstärkta på insidan.
-Den nedre kvistkniven har ett mekaniskt stopp som är integrerat i ramen.
-Bottenplåten är utformad för att minska risken för snöpackning.
-Skyddshuven är förstärkt för att behålla sin form och tåla trycket från snöpackning.
Framdragna smörjpunkter
För att all smörjning ska kunna göras när aggregatet står i upptiltat läge har aggregatet framdragna smörjpunkter. Det ökar säkerheten, underlättar underhållsarbetet och förkortar stillastående tid.
Förstärkt ram vid mäthjulshålet
För att ge ramen hög hållbarhet och lång livslängd är öppningen för mäthjulet noggrant utformad för att klara hård belastning. De invändiga stopparna för hjularmarna är dessutom förstärkta, vilket ger konstruktionen extra styrka och stabilitet.

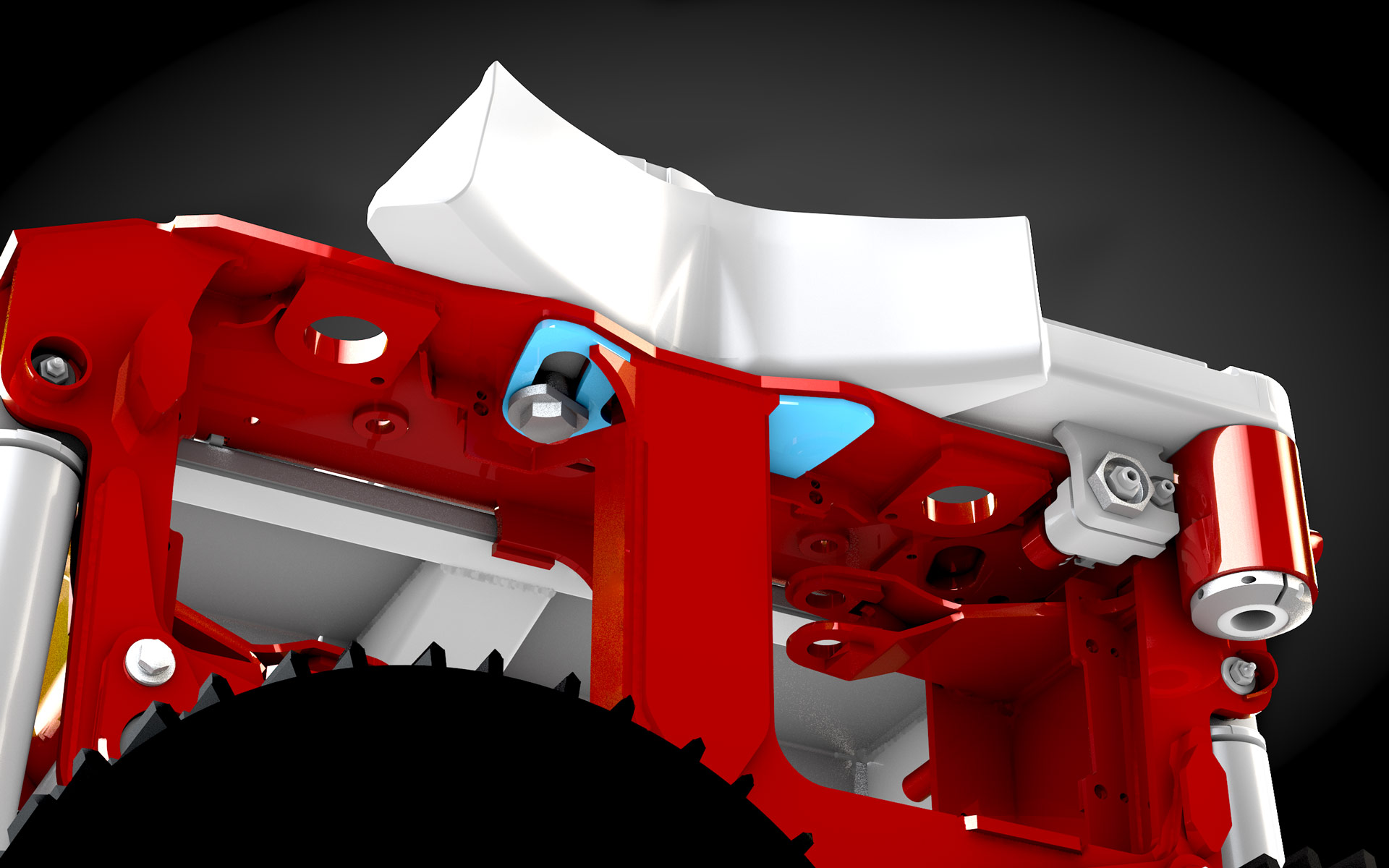

Förstärkt ram
För att öka hållbarhet och minska risken för sprickor i ramen har vi skapat en förstärkt infästning för övre kvistkniven. Ramen har förstärkts vid stambanan på aggregatet, där den övre kvistkniven glider på ramen.
Skruvad axel för fällänkscylindern
Axlar för infästning av fällänkcylindern är skruvad i båda ändar på cylindern. Förändringen leder till förenklad service och underhåll.
TEKNOLOGI
Unika teknologier för ditt Log Max aggregat
Fyrpunktsmätning
Log Max fyrpunktsmätning MK2 är konstruerad för att fungera optimalt under tuffa förhållanden och säkerställa lång livslängd och hög funktionalitet.
-Den nedre kvistkniven använder en beröringsfri pulsgivare som bidrar till enkel service och underhåll.
-Ventilen "Active Lower Knife" gör att aggregatet kan lyfta och hålla stammen mot ramen med rätt kraft, utan att bli för stark eller för svag.
-Konstruktionen inkluderar en hållbar axelmutter som säkerställer stabil drift.
-Kabeldragningen är utformad för att minimera risken för snö- och ispackning.
Hur fungerar fyrpunktsmätning?
Flerträdshantering MK2
Flerträdshanteringen på Log Max 5000V är utformad för att kombinera låg vikt, lång livslängd och enkel service.
- Konstruktionen är utformad för att tåla högt slitage.
- Slangarna ligger skyddat inne i skyddsbågen, vilket minskar exponeringen för yttre påverkan och bidrar till längre hållbarhet.
– Båda cylindrarna är placerade på enhetens undersidan, vilket minskar risken för snöpackning. Cylindrarna är av standardutförande (4000T kvistkniv).
Mer om flerträdshantering
Hydraulik
Hydrauliken på våra aggregat kännetecknas av enkel design. Vi använder oss av en beprövad teknik, vilket resulterar i driftsäkra aggregat. Vårt system har låga hydrauliska förluster. Det leder till att vi maximerar aggregatets prestanda.
Mer om aggregatens uppbyggnad
Matarhjul
Matarhjulen är konstruerade för att uppnå bästa dragkraft med minimala dubbskador.
Våra matarhjul arbetar alltid vinkelrätt mot trädet, vilket leder till minskade friktionsförluster.
Active Friction Control
AFC gör att Log Max aggregat kan skörda träd med hög precision och minimal friktion. AFC-funktionen ger mindre slitage och lägre driftskostnader eftersom aggregatet inte behöver använda mer kraft än nödvändigt.
Hur fungerar AFC?
Log Mate 510
Log Mate 510 är ett modernt styrsystem som är snabbt att installera och enkelt att använda, oavsett bärare. Du får ett enkelt styrsystem som säkerställer att du nyttjar skördaraggregatets fulla potential.
Mer om Log Mate 510
UTRUSTNING
All valbar utrustning som finns till Log Max 5000V hittar du här
Matarhjul till Log Max 5000V
V-STÅL SOFT GRIP
Självrengörande matarhjul med hög dragkraft, såväl framåt som bakåt, utan risk för slirskador. Dessa med något lägre dubbhöjd (ca 5 mm) som ger mindre inträngning i stammen.
V-STÅL HARD GRIP
Självrengörande matarhjul med hög dragkraft, såväl framåt som bakåt, utan risk för slirskador. Dessa med något högre dubbhöjd (ca 10 mm) som ger bättre grepp runt stammen.
Eukalyptushjul
Log Max Eukalyptushjul skiljer sig mycket från övriga matarhjul. Det är speciellt konstruerade för att kunna barka av den tjocka barken på eukalyptusträd.
Matarhjulsmotorer till Log Max 5000V
Poclain 560 cc
Dragkraft: 23.4 kN
Matningshastighet: 5.0 m/s
Poclain 625 cc
Dragkraft: 25.9 kN
Matningshastighet: 4.5 m/s
SÅGENHETER
Samtliga modeller till Log Max 5000V
Välj rätt såg för ditt aggregat
Log Max 5000V har Såg 318 med 30 cc motor som standard. Med det nya sträckblocket och såglådans nya design får du en kraftfull och pålitlig sågenhet som kapar träd upp till 74 cm.
Du kan också välja True Cut 19 cc sågmotor. True Cut har en inbyggd ventil som känner av motorns hastighet och justerar svärdets matningshastighet för att hålla en konstant kedjehastighet på 40m/s under hela kapningen, oavsett trädslag eller diameter. Detta är ett bra val om du skördar lövträ och vill ha en jämn och ren gång av sågen oavsett vilken trädsort du sågar.
Alla Log Max sågenheter
True-Cut 318 - 19cc
True-Cut har en konstant kedjehastighet på 40m/s. Den inbyggda sågventilen är hjärnan i systemet och känner av vad som händer med sågen under kapningen.
Sträckare: Automatisk
Sågmotor: 19 cc / 1.16 cu in
Sågkedja: 0.404"
Såg 318 - 30cc
Såg 318 blir automatiskt trycklös när du stänger av den vilket gör att du inte behöver några verktyg för att byta kedja.
Sträckare: Automatisk
Sågmotor: 30 cc / 1.83 cu in
Sågkedja: 0.404"
Rotatorer till Log Max 5000V
Indexator AV12S
Rotatorn har låg vikt och hög prestanda. Speciellt byggd för det professionella skogsbruket. Suverän driftsäkerhet vid de mest påfrestande insatserna.
- 100 kN lyftkapacitet
- Robust och slitstark
Indexator H152
Slitstark, kraftfull och med högsta prestanda.
För skördare i grövre gallring och slutavverkning.
- 100 kN lyftkapacitet
- Anpassad för MPB-dubbelsvängdämpare
- Kraftfull övre infästning med robusta lagerlägen för lång livslängd
DET LILLA EXTRA
Valbar utrustning till Log Max 5000V
Kolvstångsskydd
Skyddar cylindern till matarhjulsarmen på aggregatet. Skyddet är standard på samtliga
XT-aggregat, men vi rekommenderar det även till alla aggregat utrustade med flerträdshantering, då dessa ofta körs i täta bestånd.
Fältreparationssats
Väl tilltagen reservdelslåda med de viktigaste komponenterna. Fältrepsatsen innehåller bl.a. samtliga givare, en cylindersats som täcker alla cylinderfunktioner samt reservdelar till såg och styrsystem.
Skyddsbåge
Ett skydd som sitter monterat på fällänken och vars funktion är att skydda kranspetsslangarna, slangarna till flerträdshanteringen samt färgtankarna.
Fast skyddsplåt
Monteras istället för dämpad skyddsplåt. Efterfrågas primärt för att minimera stubbhöjd.
Snöskydd
Ett gummiskydd som sitter monterat mellan fällänk och aggregat. Det minskar problemen med skräp och snöpackning som kan ställa till problem vid tilt upp och ner.
Spånskydd
För att minimera spånsprut monteras ett spånskydd på såglådan.
Slangsats
På den svenska och finska marknaden ingår en slangsats till aggregatet då vi erbjuder slanggaranti i fem år eller
10 000 timmar. Slangsatsen är en sats med utbytesslangar.
Färgmärkning
Färgmärkning används för att markera virkessortiment. Tillbehöret inkluderar färgtankar och utrustning för två olika färger.
Find End
Find End består av en lasergivare som sitter monterad i såglådans bakkant. Den hjälper aggregatet att identifiera rotändan på stocken utan att använda sågen.
Stubbehandling
Tillbehör för att behandla stubbar mot rotröteangrepp. Separat pump behöver finnas på basmaskinen.
Rotatorstyrning
Genom att montera en ventil direkt på aggregatet kan man styra rotatorn utan att behöva långa separata slangar från basmaskinen.
Fettsmörjning
Förbereder aggregatet för fettbaserad sågkedjesmörjning, ett alternativ till den standardmonterade sågkedjeoljepumpen Easy Greasy. Separat pump behövs på basmaskin.
Flerträdshantering
Tillvalet gör att du kan ta ner flera träd på en fällning, därmed ökas din produktivitet men gör också arbetet lugnare genom färre fällningsmoment.
